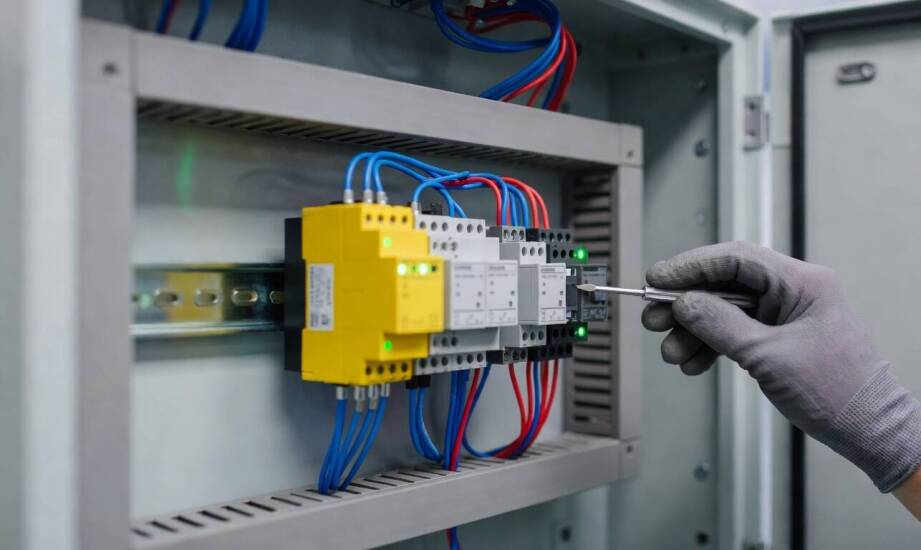

Dlaczego zwykły przekaźnik nie wystarcza w obwodzie awaryjnym maszyny

Zwykły przekaźnik pośredniczący bez problemu załącza i rozłącza obwód po otrzymaniu sygnału sterującego. Brakuje mu jednak kluczowej funkcji, jaką jest weryfikacja, czy maszyna po wystąpieniu awarii rzeczywiście osiągnęła stan bezpieczny. Awaria układu sterującego polegająca na sklejeniu styków lub zwarciu sprawia, że urządzenie może nadal kontynuować pracę mimo wysłania wyraźnego sygnału zatrzymania. Taka sytuacja stwarza bezpośrednie zagrożenie dla personelu oraz infrastruktury. W praktyce hurtowni Elektryk obserwujemy rosnące zapotrzebowanie na zaawansowane zabezpieczenia, ponieważ nowoczesne parki maszynowe wymagają układów samodzielnie diagnozujących własne usterki. Odpowiednie komponenty przenoszą ciężar odpowiedzialności z zawodnego elementu stykowego na złożoną logikę weryfikującą stan obwodu.

Zasada działania i nadzór nad układem awaryjnym

Standardowy aparat przełączający opiera się na jednym torze sygnałowym, co w środowisku przemysłowym stanowi poważne ryzyko. Zaawansowane komponenty zabezpieczające monitorują dwa niezależne kanały wejściowe jednocześnie, gwarantując błyskawiczne wykrycie wszelkich nieprawidłowości. Układ rejestrujący brak ciągłości obwodu lub asymetrię sygnałów natychmiast otwiera styki wyjściowe i odcina zasilanie siłowe maszyny. Urządzenie blokuje ponowny rozruch do czasu przywrócenia wszystkich parametrów do normy. Dodatkowym poziomem ochrony pozostaje cykliczny autotest po włączeniu zasilania, weryfikujący poprawność działania obwodów wejściowych oraz wyjściowych przed podaniem napięcia na napędy maszyny.

Redundancja i wymuszone prowadzenie styków

Kluczową przewagą technologiczną tego rozwiązania pozostaje wbudowana redundancja. System opiera się na wykorzystaniu co najmniej dwóch niezależnych torów przetwarzania sygnału z wewnętrznymi stycznikami. Uszkodzenie pojedynczego elementu nie wpływa negatywnie na zdolność całego modułu do zatrzymania układu. Kolejną warstwę ochrony stanowi wymuszone prowadzenie styków, polegające na mechanicznym zablokowaniu możliwości jednoczesnego zwarcia styków zwiernych i rozwiernych. Moduł natychmiast wykrywa ewentualne sklejenie, uniemożliwiając dalszą pracę maszyny do momentu interwencji służb utrzymania ruchu. Obwody tego typu często wykorzystują również reset ręczny, wymuszający na operatorze świadome sprawdzenie strefy zagrożenia przed wznowieniem cyklu produkcyjnego.

Zastosowania, dobór komponentów i typowe błędy

Złożone aplikacje automatyki wymagają precyzyjnego przypisania funkcji ochronnych do newralgicznych stref maszyny. Najbardziej wymagające obszary instalacji przemysłowych obejmują:

• obwody awaryjnego zatrzymania (E-stop),
• monitoring osłon ruchomych i barier,
• obsługę optycznych kurtyn świetlnych,
• elektryczne blokady drzwi dostępowych. Zwykły stycznik pośredniczący nie daje gwarancji, że naruszenie bariery optycznej lub otwarcie blokady drzwi faktycznie powstrzyma ruch mechanizmów. Wspomniane strefy charakteryzują się bezpośrednim dostępem człowieka do ruchomych elementów, wymagając zastosowania rozwiązań zdolnych do samodiagnostyki i bezwarunkowego utrzymania stanu bezpiecznego.

Kryteria dopasowania do wymagań maszyny

Proces projektowania układu sterowania zaczyna się od weryfikacji poziomu zapewnienia bezpieczeństwa (PL) lub nienaruszalności (SIL), zgodnie z obowiązującymi dyrektywami maszynowymi. Przekaźniki bezpieczeństwa muszą wykazywać pełną kompatybilność z napięciem zasilania infrastruktury oraz określonym typem styków wejściowych. Istotnym parametrem pozostaje zdolność urządzenia do ciągłego monitorowania pętli zwrotnej styczników wykonawczych. Funkcja ta daje inżynierom pełną kontrolę nad ostatecznym elementem odcinającym energię elektryczną w zakładzie.

Najczęstsze pomyłki przy okablowaniu

Błędy montażowe mogą uniemożliwić prawidłowe działanie nawet najlepszego modułu elektronicznego. Pracownicy służb utrzymania ruchu często napotykają instalacje pomijające monitorowanie pętli zwrotnej, co całkowicie odbiera systemowi informację o faktycznym rozłączeniu torów prądowych. Równie powszechnym problemem pozostaje prowadzenie kanałów wejściowych we wspólnym kablu bez zabezpieczenia przed zwarciem krzyżowym. Tego typu braki instalacyjne skutkują fałszywymi zadziałaniami układu lub zupełnym brakiem reakcji na sygnał z przycisku awaryjnego, stwarzając bezpośrednie ryzyko ciężkich wypadków przy pracy.

Znaczenie oceny ryzyka dla wyboru technologii

Decyzja o wdrożeniu zaawansowanych modułów nadzorujących wynika wprost z formalnej analizy zagrożeń na konkretnym stanowisku roboczym. Kluczowym czynnikiem nie jest sama chęć fizycznego przełączania sygnałów, lecz konieczność sprawowania rygorystycznej kontroli nad procesem awaryjnego zatrzymania. Proste obwody sterujące o niskim potencjale wypadkowym funkcjonują w pełni poprawnie z wykorzystaniem standardowych elementów wykonawczych. Sytuacja zmienia się radykalnie w obszarach zagrażających zdrowiu personelu, gdzie wdrożenie aparatury wyposażonej w redundancję oraz ciągłą diagnostykę stanowi bezwzględny wymóg prawny i techniczny. Prawidłowo zaprojektowany obwód chroni układ mechaniczny przed zniszczeniem, trwale eliminując ryzyko samoczynnego uruchomienia sprzętu po ustąpieniu usterki prądowej.
